Установка инфракрасных панелей своими руками.
Инфракрасные панели - это идеальное решение вопросца подогрева помещений. Схожая техника создана для подогрева жилых, служебных, офисных, производственных пространств.
Инфракрасные панели (в предстоящем ИК панель) — оборудование неповторимое по собственной природе. Важность сказать, что разработка подогрева значительно различается от обычной, конвекционной. Стоит подчеркнуть, о том что при традиционном методе подогрева жилых помещений прогревается воздух, а потом от него — предметы. При инфракрасном подогреве все происходит напротив: поначалу нагреваются пол, мебель, стенки, а потом уже конкретно воздух.
Инфракрасные панели имеют несколько главных составляющих:
прямоугольный железный корпус,
элементы крепления к потолку либо стенке,
низкотемпературный ТЭН,
теплоизлучающие пластинки,
качественный теплоизолятор.
Для долгой и безопасной эксплуатации хоть какой инфракрасной панели нужно хорошо её установить. Давайте скажем, о том что общие указания по установке ИК панелей для подогрева жилых помещений
Не располагайте панель близко к просто воспламеняющимся и взрывоопасным объектам.
Незакрепленную панель запрещается включать.
Перед установкой, в процессе монтажа и при предстоящей эксплуатации на панель категорически запрещены механические действия (удары и т. п.).
Некие ИК панели могут работать в критериях увеличенной влажности (это непременно обязано быть указано в аннотации), тогда и их можно монтировать в ванной комнате, бане, туалете, сауне и т. д.
При монтаже ИК панели в составе системы распределенного электрообогрева очень принципиально обеспечить защиту от поражения током не меньше класса II, с применением силовых проводов и частей соединения с двойной либо усиленной изоляцией частей, ведущих ток, распределенных электронагревательных частей, частей монтажных концов, проводящих ток.
Кабель и проводка для подсоединения изделия к сети обязана прокладываться только по негорючему либо по не разносящему горение основанию.
Не допускается прохождение крепежных частей через поверхность нагревающего элемента.
Запрещается использовать для крепления растяжимые либо термопластичные материалы, гибкие шнуры и кабели.

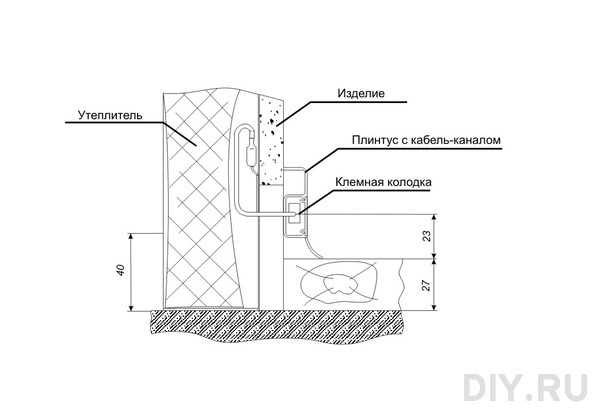

Установка ИК панели на стенку либо потолок
Разрешаются два варианта монтажа ИК панели:
1. На стенке отапливаемого помещения, выходящей на улицу.
2. На стенке отапливаемого помещения, смежной с иной комнатой (внутренней).
В первом случае для роста эффективности работы ИК панели в месте монтажа перед установкой закрепите отражающий элемент (дюралевую фольгу, пенеплен, пенофол и т. п.)
Во 2-м случае установка отражателя панели необязателен, в данном случае отчасти будет прогреваться сопредельное помещение.
Нередко ИК панель продается с отрезком провода (но без штепсельного разъема). Важно напомнить, о том что в набор входят шурупы и заглушки на места крепления.
Не считая самого обогревателя для установки для вас потребуются последующие инструменты и материалы:
терморегулятор (подходят любые виды терморегуляторов);
двухжильный провод для сети 220В, обычного сечения;
для подвеса панели - крепления (при высоте потолков наиболее 3-х метров).
Рассмотрим варианты расположения панелей:
При высоте потолков наиболее 3 метров понижается эффективность подогрева жилых помещений, потому допускается внедрение креплений.
Наилучшим считается размещение обогревателя в этом случае, когда обогревающая панель захватывает 10% площади потолка.
Последовательность монтажа:
Закрепите ИК панель на стенке при помощи прилагаемого крепежа. Рекомендуемое расстояние от стенки обязано составлять 30 - 60 мм (следуйте аннотации производителя).
На профили нанесите «жидкие гвозди» по контуру инфракрасных панелей.
Приставьте панель к профилям, зафиксируйте её шурупами с шагом 100 мм.
По мере необходимости с тыльной стороны панели уложите теплоизоляционный материал, подсоедините ИК панель к электросети (дальше мы приведём аннотацию по электромонтажу).
Закрепите листы гипсокартона, примыкающие к греющим панелям в согласовании п.1,2 данной аннотации.
Скрупулезно промажьте клеем «жидкие гвозди» все стыки меж поставленными панелями. При желании проработайте стыки меж панелями сухой гипсовой консистенцией.
Внимание! Включение инфракрасных панелей под напряжением разрешается лишь опосля полного высыхания покрытия.
В целом установка обогревателей не различается от монтажа обычного светильника либо люстры, отличие — в применении терморегулятора терморегулятора. Необходимо подчеркнуть то, что непременно, нужно соблюдать технику сохранности при работе с электроприборами. Необходимо сказать, что почаще всего ИК панели устанавливаются на потолок, пореже — на стенки. Важно выделить, что отверстия для крепления размещаются на углах обогревателя под заглушками.
Может быть подключение ИК панели впрямую через розетку сети 220В либо через выключатель, без использования терморегулятора и выключателя.
Схемы подключения ИК панелей для подогрева помещений
1. Схема подключения ИК панелей греющих через механический термостат 16А (сммарная мощность панелей не выше 3000 Вт, напряжение 220 В).

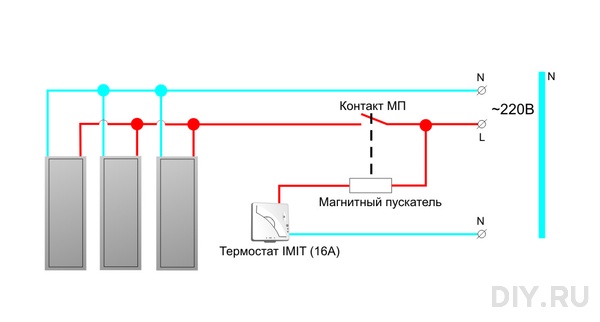

2. Схема подключения ИК панелей греющих через магнитный контактор с управлением механическим термостатом 16А (при суммарной мощности панелей выше 3000Вт и напряжении 220 В).
3. Стоит подчеркнуть, о том что схема подключения ИК панелей греющих через магнитный контактор с управлением механическим термостатом 16А (при суммарной (общей) мощности панелей выше 3000Вт и напряжении 380 В).
Остается только подытожить главные советы для действенной установки инфракрасных панелей.
Устанавливают их как на потолке, так и на стенках. Стеновое размещение понижает эффективность деяния панели приблизительно на третья часть. Необходимо отметить то, что крепление под потолком дает возможность высвободить стенки и пол, не сокращая при всем этом жилую зону.
Потолочные панели устанавливаются на монтажной арматуре осветительной системы, горизонтальных тросах либо маятниковых подвесках. Не для кого не секрет то, что почаще всего ИК панели располагаются поближе к дверям либо окнам, где они играют роль уникальных тепловых завес. Ежели из дверей либо окон дует, инфракрасные панели монтируют как можно теснее к ним для наиболее действенного подогрева помещений.
При выборе места для ИК панелей нужно учесть размещение мебели. Не стоит монтировать инфракрасные обогреватели в тех зонах помещения, где человек находиться основную часть времени (например, конкретно над кроватью). Важно отметить, о том что лучше, чтоб термо лучи попадали на людей под углом. Стоит подчеркнуть, что меньшая допустимая высота инфракрасной панели — 1,7 м от пола.
Следуйте советам и ИК панели подарят тепло и комфорт вашему дому.
|
