Типы цоколей ламп.
Для каждого светильника есть определённые патроны потому необходимо пристально подбирать лампу с пригодным цоколем. Важность сказать, что как
сделать
это
хорошо
?
Всё умнейшее просто, и нужно только ознакомиться с системой обозначения. Важно напомнить, что эта информация есть на любом цоколе лампы накаливания. Традиционно производители указывают 2-5 отличительных символов: строчная буковка, указывающая тип цоколя, цифровое значение в миллиметрах (для каждого типа измеряются разные характеристики), строчная буковка для уточнения количества контактных пластинок, гибких соединений либо штырьков (лишь для неких типов), время от времени к первой буковке добавляется ещё одна, уточняющая. Необходимо сказать, о том что например, ежели обнаружите доп U – перед вами энергосберегающая лампочка, V – цоколь с коническим концом, А значит, что у вас в руках авто лампа. Важно отметить, о том что а сейчас подробнее о типах цоколей ламп.
Е (Цоколь Эдисона )
Самый популярный вид цоколей ламп, который можно отыскать фактически в любом доме, оснащён резьбой. Давайте скажем, о том что те, кому доводилось ввинчивать его в патрон, отлично знают, что жать на лампочку очень сильно опасно, потому что стекло может треснуть.
Цифровое значение на таком типе цоколя ламп — это внешний поперечник в миллиметрах. Важно выделить, о том что в Европе употребляется обозначение Е + числа, а вот ежели вы приобретёте лампочку производства Великобритании, США либо Канады, то обнаружите замысловатые аббревиатуры. Давайте напомним, о том что разглядим весь ассортимент цоколей, носящих имя изобретателя:
E5,5 (либо LES - Lilliput Edison Screw) – маленький винт Эдисона, самый небольшой цоколь
E10, Е11, Е12 (либо МES - Miniature Edison Screw) – маленький винт Эдисона, применяемый в карманных фонарях и ёлочных гирляндах
Е14 (либо SES - Small Edison Screw) – известен нам как цоколь для ламп «миньон»
Е17 (либо IES - Intermediate Edison Screw) – промежный, малый цоколь (110 В)
E26, Е27 (либо ES - Edison Screw) – классический винт Эдисона, используемый лампами накаливания и их энергосберегающими аналогами
Е40 (либо GES - Giant Edison Screw) – наибольший и мощнейший цоколь (500 Вт), который употребляется для освещения огромных производственных помещений, в лампах газоразрядного типа ДРЛ и остальных
К слову, цоколи E11, E17, E26 изредка употребляются в Европе: основное применение они получили в Англии и за Атлантикой.
При работе с винтом Эдисона необходимо держать в голове, что цоколь соединён со стеклянной пробиркой всего только клеем. Как бы это было не странно, но при неосторожном обращении стекло может отколоться. Ежели таковая проблема случится, решить делему можно достаточно просто. Поначалу нужно обесточить устройство (шнур настольной лампы либо бра вынуть из сети, для работы с люстрой выкрутить пробки), потом плоскогубцами захватить край цоколя и аккуратненько выкрутить его, стараясь не задеть патрон. Как бы это было не странно, но чтоб впредь такового не происходило, перед началом эксплуатации можно натереть резьбу цоколя графитом. Стоит подчеркнуть, что для этих целей подойдёт обычный карандаш.
В (Байонетный/штифтовой цоколь)
Этот вид ламповых цоколей возник в процессе эволюции конструкции Эдисона. Важность сказать, о том что он был разработан для того, чтоб убыстрить процесс подмены лампочек и сделать их наиболее малогабаритными. Важно выделить, что в его базе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в надлежащие им прорези патрона. Необходимо сказать, что потом цоколь фиксируют, прокручивая на четверть оборота.
ВА – разновидность штифтового цоколя лампы накаливания, применяемая в карах. Важно выделить, что этот подтип владеет несимметричными боковыми контактами, что дозволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток авто фонарей, фар, навигационных судовых огней и т. д.
Цифрами обозначают внешний поперечник цоколя, за ними следует буковка d – два контакта. Давайте скажем, что снова же, в перечисленных ранее английских странах заместо цифр употребляют аббревиатуры:
BC (Bayonet Cap), аналогичный европейскому B22d и российскому 2Ш22
SBC (Small Bayonet Cap), аналогичный B15d и 2Ш15
MBC/MBB (Miniature Bayonet Cap / Base), аналогичный Ba9s и 1Ш9
G (Штырьковый цоколь)
Для соединения лампы с патроном употребляется штыревая система, при всем этом количество штырьков быть может различным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Необходимо отметить то, что время от времени цоколь с одним штырьком относят к отдельному типу, обозначаемому буковкой F, имеющему, в свою очередь, свои разновидности:
цилиндрический штырёк (а)
рифленый штырёк (b)
штырёк специальной формы (c)
Числа, последующие за большей буковкой В, означают:
для s - окружность штырька
для d - расстояние меж центрами штырьков
для других – поперечник окружности, на которой размещены центры штырьков.

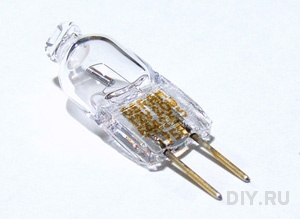

Для цоколей этого типа нередко используются доп обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Необходимо подчеркнуть то, что самая популярная посреди их — лампа с цоколем GU 5.3, имеющая форму малеханькой пилюли и используемая для освещения живописи, шифанеров, а так же на навесных потолочных конструкций. Время от времени можно отыскать лампы, у каких перед большей буковкой есть цифра: она показывает на количество скомбинированных подобных цоколей, рассматриваемых как одно целое, к примеру, 2G10.
Стоит увидеть, что в российских электросетях лампы с таковой маркировкой долго не служат.
R (Цоколь с утопленным контактом)
Этот вид цоколей употребляется в маленьких и лёгких кварцевых галогенных лампах, в осветительных устройствах высочайшей интенсивности, работающих от сетей переменного тока. Важно отметить, что числа 78 либо 118 традиционно указывают общую длину лампы.
S (Софитный цоколь)
Софитный цоколь лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты как у стеклянного предохранителя. Важно выделить, что они размещены с 2-ух сторон. Важно выделить, о том что цифрами обозначают поперечник корпуса (S6, S7, S8,5).
P (Фокусирующий цоколь)
Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т. д. Всем известно о том, что этот цоколь лампы накаливания содержит в для себя сборную линзу, которая и направляет поток света в подходящую сторону. Необходимо отметить то, что числа традиционно обозначают поперечник фокусирующего фланца либо части цоколя, на которой горизонтально устанавливается лампа.
Т (Телефонный цоколь)
Эти цоколи подступают лампочкам подсветки, пультов, мнемосхем и т. д. Числа означают измеренную по контактным пластинкам внешнюю ширину.

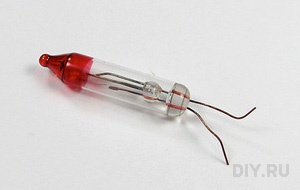

Цоколь типа W
В случае такового цоколя контакт с патроном происходит прямо через токовые вводы, которые размещены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Дальше следует символ умножения и ширина основания цоколя в миллиметрах.
На нынешний день существует так же ряд необычных цоколей, используемых в неких проекционных лампах, цоколь с кабельным соединением (К), а так же особые цоколи для ксеноновых ламп, обозначаемые буковкой Н и цифрами в согласовании с модификацией.
|
